NH00 125O aplicație de siguranțe într-un dulap de distribuție de joasă-tensiune JP





În 2024, am început să cooperăm cu un producător de dulapuri de distribuție de joasă tensiune JP-. Clientul produce echipamente integrate de joasă-tensiune pentru distribuția energiei, protecția circuitelor, contorizarea și controlul în sistemele de distribuție electrică de 0,4 kV.

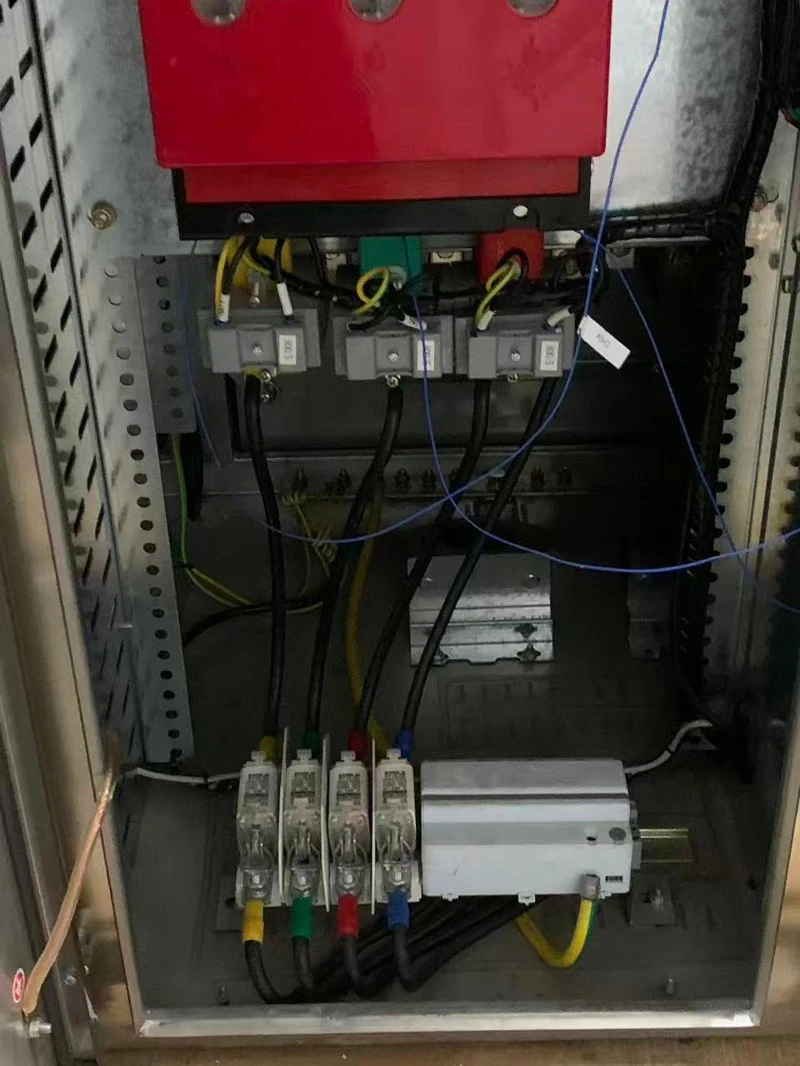

Pentru acest proiect, am furnizat fuzibile NH00 125A gG pentru instalare în interiorul dulapurilor JP ale clientului. Fotografiile aplicației arată patru circuite de siguranță instalate unul lângă altul cu bazele sau suporturile de siguranțe NH corespunzătoare și conectate la conductori-codați cu culori ca parte a ansamblului de protecție a circuitului de-joasă tensiune al dulapului.

Un dulap de distribuție de joasă tensiune-JP combină mai multe funcții electrice într-o singură carcasă, inclusiv distribuția energiei, protecție, contorizare și control.

Componentele de protecție instalate în interiorul dulapului trebuie să fie adecvate spațiului de instalare disponibil și coordonate cu conductoarele dulapului, sarcinile și alte dispozitive electrice.

Pentru acest proiect, clientul avea nevoie de o soluție compactă de siguranțe care să poată fi integrată în designul său existent de cabinet, oferind în același timp protecție la supracurent pentru circuitul de distribuție de -joasă tensiune.

Am furnizat legături sigure NH00 125A gG pentru proiect.



Dimensiunea NH00 oferă un format compact standardizat pentru aplicațiile de distribuție de joasă tensiune-. Categoria de utilizare gG este o categorie de legături cu siguranțe-gamă completă-utilizată în mod obișnuit pentru protecția de uz general-a conductoarelor de-joasă tensiune și a circuitelor de distribuție împotriva suprasarcinii și a curenților de scurt-circuit.

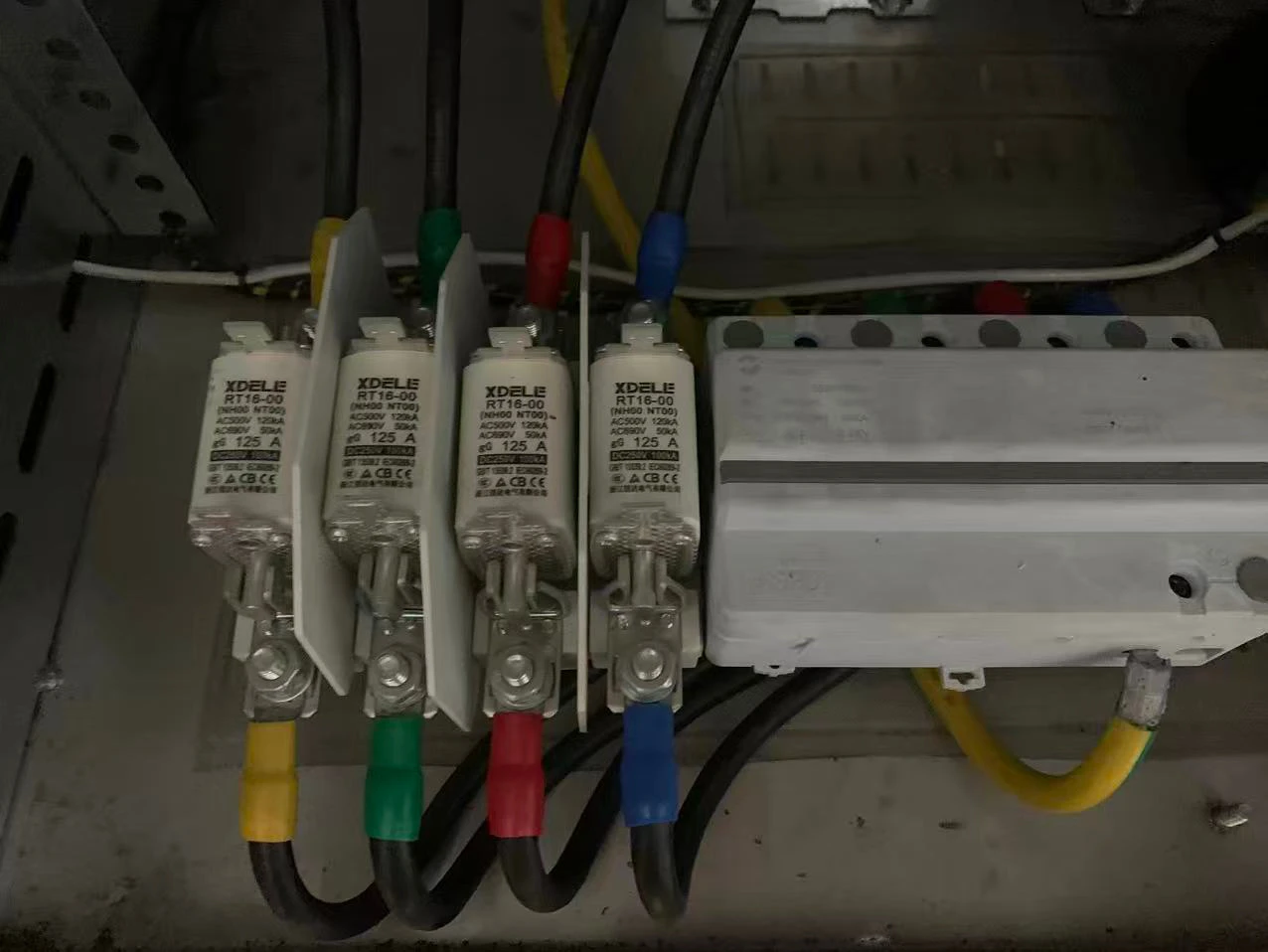

În dulapul finalizat, au fost aranjate patru fuzibile NH00 125A împreună cu separatoare izolatoare și baze de siguranță corespunzătoare. Fotografiile confirmă un ansamblu de siguranțe cu patru-poziții, dar funcția fiecărui stâlp trebuie verificată din schema electrică a clientului. Această configurație a permis ca ansamblul siguranțelor să fie încorporat în cablarea existentă a clientului și în structura cabinetului.



Contextul standardelor: sistemele de siguranțe de contact cu lamă-NH sunt standardizate conform IEC 60269-2.

În timpul funcționării normale, curentul de sarcină trece prin fiecare legătură de siguranță către circuitul de joasă-tensiune din aval.

Dacă o condiție de supracurent depășește limitele de funcționare ale circuitului de siguranță, inclusiv o suprasarcină susținută sau un scurtcircuit, elementul siguranței funcționează în funcție de caracteristicile de timp-curentului și întrerupe curentul de defect. Acest lucru ajută:

• Protejați conductoarele de -joasă tensiune și circuitele de distribuție împotriva curentului excesiv.
• Reduceți riscul de defecțiuni-la echipamentele electrice conectate.
• Limitați durata și efectele termice ale unei defecțiuni electrice.
• Sprijiniți izolarea defecțiunilor și reduceți posibilitatea unei defecțiuni care afectează alte părți ale sistemului de distribuție, sub rezerva unei coordonări adecvate a protecției.
• Furnizați o componentă de protecție înlocuibilă pentru întreținerea cabinetului de către personalul autorizat.

Valoarea siguranței și caracteristicile de funcționare trebuie să fie coordonate cu puterea de purtare a curentului conductorului-, curentul de sarcină așteptat, curentul posibil de pornire, curentul potențial de scurt-circuit și alte dispozitive de protecție din sistem.

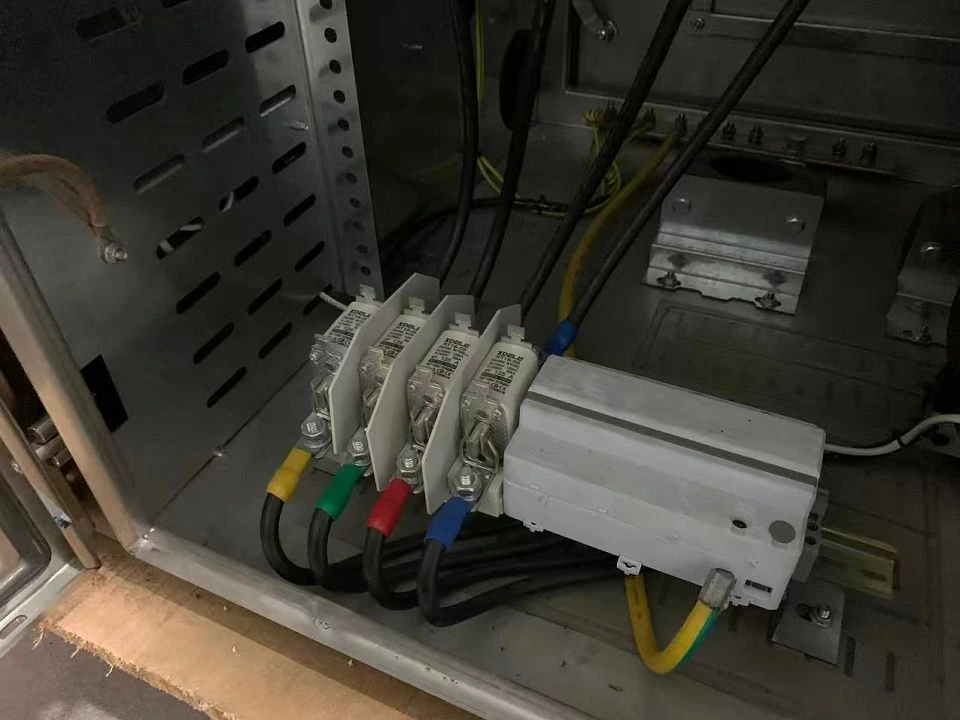

Fotografiile de instalare arată legăturile siguranțelor NH00 montate într-o zonă accesibilă, lângă partea de jos a dulapului. Instalarea ar trebui să fie evaluată ca parte a designului complet al dulapului, incluzând distanțe libere, traseul conductorilor, creșterea temperaturii și accesibilitate.

Aranjamentul-lângă-oferă câteva avantaje practice:

• Utilizarea compactă a spațiului disponibil din dulap.
• Separare clară între pozițiile adiacente siguranțelor.
• Conexiune convenabilă la conductori-codați cu culori.
• Inspecție vizuală mai ușoară în timpul asamblarii și întreținerii.

Înlocuirea-legăturii siguranțelor de către personal autorizat după ce circuitul a fost izolat în siguranță și cauza defecțiunii a fost identificată și corectată.

Legăturile de siguranță NH sunt utilizate împreună cu baze sau suporturi de siguranțe NH compatibile selectate pentru designul cabinetului și cerințele electrice. Sistemele de siguranțe de contact cu lamă-NH sunt acoperite de IEC 60269-2;

Acest proiect demonstrează modul în care legăturile sigure NH00 gG pot fi aplicate în echipamente compacte de distribuție de joasă-tensiune, unde protecția la supracurent cu gamă completă-, coordonarea protecției și mentenabilitatea trebuie luate în considerare împreună.

În plus față de versiunea de 125 A utilizată în acest proiect, putem oferi siguranțe NH de diferite dimensiuni, valori nominale de curent și specificații pentru o gamă de aplicații de distribuție de joasă tensiune-.

Selectarea produsului se poate baza pe informații precum:

• Tensiunea sistemului

Tensiune nominală-conexiunii siguranței

Capacitate de întrerupere necesară/curent de scurt{0}}circuit posibil

• Curent normal de sarcină
• Dimensiunea cablului și{0}}capacitatea de transport curent
• Curent de scurt{0}}circuit așteptat
• Sarcina și tipul de echipament
• Categoria de utilizare necesară
• Specificația suportului de siguranță sau a bazei siguranței
• Spațiul dulapului și metoda de instalare
• Cantitatea necesară

Evaluarea 125 A prezentată în acest caz a fost selectată pentru acest proiect specific. Valorile nominale ale siguranțelor pentru alte instalații ar trebui confirmate prin calcule de-protecție și selectivitate și coordonare a circuitului.

Dacă proiectați un dulap JP, un dulap de distribuție de joasă-tensiune sau un alt echipament de distribuție electrică, vă rugăm să ne trimiteți tensiunea sistemului dvs., curentul de sarcină normală, dimensiunea conductorului/capacitatea de purtare a curentului-, curentul de scurt-circuit potențial, dimensiunea siguranței necesare și cerințele aplicației.

Echipa noastră vă poate ajuta să identificați o legătură sigură NH potrivită și o bază de siguranță potrivită pentru proiectul dvs.

Contactați-ne pentru a solicita specificații de produs, mostre sau o cotație.
